cắm công nghiệp lắp âm mặt thẳng chịu nhiệt chống thấm – Thương hiệu MPE
- Giải pháp kết nối nguồn điện âm tủ và âm vách an toàn: Dòng sản phẩm ổ cắm công nghiệp lắp âm mặt thẳng mang mã Seri MPN của MPE là thiết bị nhận nguồn chuyên dụng được thiết kế để lắp đặt ẩn lọt lòng vào bên trong bề mặt vách tủ điện, vỏ máy thiết bị hoặc hệ thống hộp nguồn cố định. Sản phẩm kết nối trực tiếp với phích cắm di động nhằm cấp tải an toàn, cố định cấu trúc mạch điện lắp ghép gọn gàng, không bị nhô ra ngoài gây vướng diện tích.
- Hai phân cấp tiêu chuẩn kháng nước và kháng bụi rạch ròi: Danh mục cung cấp hai lựa chọn bảo vệ gồm IP44 (nắp che lò xo tự động đóng sập chắn bụi bẩn lớn hơn 1mm và chống nước bắn đa hướng, dùng cho khu vực khô ráo, trong nhà xưởng hoặc khoang tủ kín) và IP67 (đầu cổ có vòng khóa siết ren dày dặn kèm gioăng cao su bọc kín, kháng bụi tuyệt đối và chống nước ngập tạm thời, chuyên dụng lắp âm vỏ tủ điện ngoài trời chịu mưa bão trực tiếp).
- Chất liệu nhựa chịu lực và cách điện tốt: Thân vỏ bọc ngoài và phần bệ mặt phẳng gá lắp được đúc bằng chất liệu nhựa Polymer cao cấp, cách điện hoàn toàn, chịu nhiệt và tự dập tắt lửa khi rời nguồn cháy. Kết cấu bệ nhựa đúc dày dặn bám chắc chắn, chịu được lực va đập và các tác động kéo vặn cơ học khi thợ điện thao tác rút cắm phích liên tục hằng ngày.
- Chân tiếp điểm đồng nguyên chất giữ dòng điện ổn định: Hệ thống các ống cực tiếp xúc bên trong làm bằng đồng hợp kim chất lượng cao, độ đàn hồi lò xo giữ chắc chắn, giúp phích cắm bám khít chặt. Vị trí cực nối đất (E) được định vị đồng bộ ở mức 6h, đảm bảo thiết bị chỉ có thể ăn khớp với phích cắm công nghiệp cùng quy cách, tránh hiện tượng cắm nhầm pha gây hỏng mạch.
- Ứng dụng thi công: Sản phẩm thuộc phân loại danh mục Vật Tư Cơ Điện / Thiết Bị Điện Công Nghiệp, chuyên dụng lắp âm mặt vỏ tủ điện phân phối tổng, tủ điện máy móc nhà xưởng sản xuất, hộp nguồn kỹ thuật công trường xây dựng, bến cảng hoặc hệ thống hạ tầng điện ngoài trời.
(Toàn bộ dải sản phẩm đều có vị trí cực nối đất ở mức 6h, cấu trúc thiết kế lắp âm mặt phẳng, bảo hành 1 năm chính hãng)
Nhóm 1: Hệ thống Ổ cắm công nghiệp lắp âm 3 Cực (2P + E)
Thông số mạch: Gồm 2 cực nguồn và 1 cực tiếp địa (E). Tương thích lưới điện 1 pha, dải điện áp chịu tải định mức 220V - 250V AC.
1. Phân cấp dòng tải 16A
- Mã sản phẩm (SKU):

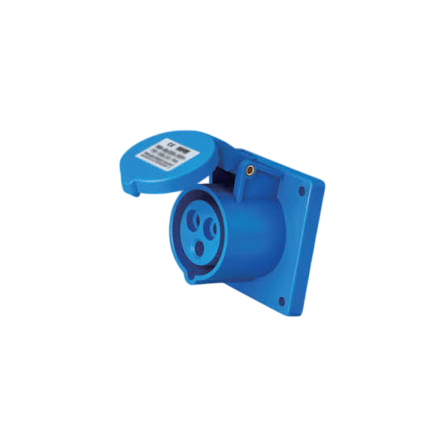

MPN-313- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 2P+E 16A IP44 MPN-313 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 76 x 61 x 16 x 60 x 5.5 x 46 mm.
- Mã sản phẩm (SKU):
MPN-3132- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 2P+E 16A IP67 MPN-3132 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 75 x 61 x 18 x 63 x 5 x 43 mm.
2. Phân cấp dòng tải 32A
- Mã sản phẩm (SKU):
MPN-323- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 2P+E 32A IP44 MPN-323 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 76 x 61 x 20 x 70 x 5.5 x 61 mm.
- Mã sản phẩm (SKU):
MPN-3232- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 2P+E 32A IP67 MPN-3232 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 75 x 61 x 24 x 70 x 5 x 54 mm.
Nhóm 2: Hệ thống Ổ cắm công nghiệp lắp âm 4 Cực (3P + E)
Thông số mạch: Gồm 3 cực pha nóng và 1 cực tiếp địa (E). Tương thích lưới điện 3 pha, dải điện áp chịu tải định mức 380V - 415V AC.
3. Phân cấp dòng tải 16A
- Mã sản phẩm (SKU):
MPN-314- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 16A IP44 MPN-314 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 76 x 61 x 17 x 60 x 5.5 x 53 mm.
- Mã sản phẩm (SKU):
MPN-3142- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 16A IP67 MPN-3142 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 75 x 61 x 18 x 63 x 5 x 48 mm.
4. Phân cấp dòng tải 32A
- Mã sản phẩm (SKU):
MPN-324- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 32A IP44 MPN-324 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 76 x 61 x 20 x 70 x 5.5 x 61 mm.
- Mã sản phẩm (SKU):
MPN-3242- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 32A IP67 MPN-3242 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 75 x 61 x 24 x 73 x 5 x 55 mm.
5. Phân cấp dòng tải 63A
- Mã sản phẩm (SKU):
MPN-3342- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 63A IP67 MPN-3342 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 6 - 25 mm² | Kích thước cơ học: 100 x 80 x 35 x 96 x 7 x 73 mm.
6. Phân cấp dòng tải 125A
- Mã sản phẩm (SKU):
MPN-3442- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+E 125A IP67 MPN-3442 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 16 - 50 mm² | Kích thước cơ học: 120 x 101 x 44 x 106 x 7 x 84 mm.
Nhóm 3: Hệ thống Ổ cắm công nghiệp lắp âm 5 Cực (3P + N + E)
Thông số mạch: Gồm 3 cực pha nóng + 1 cực trung tính (N) + 1 cực tiếp địa (E). Tương thích hệ thống nguồn hạ áp tổng, dải điện áp chịu tải định mức 220V/380V - 250V/415V AC.
7. Phân cấp dòng tải 16A
- Mã sản phẩm (SKU):
MPN-315- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 16A IP44 MPN-315 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 76 x 61 x 18 x 58 x 5.5 x 60 mm.
- Mã sản phẩm (SKU):
MPN-3152- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 16A IP67 MPN-3152 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 1 - 2.5 mm² | Kích thước cơ học: 75 x 61 x 18 x 63 x 5 x 53 mm.
8. Phân cấp dòng tải 32A
- Mã sản phẩm (SKU):
MPN-325- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 32A IP44 MPN-325 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP44 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 76 x 61 x 22 x 71 x 5.5 x 62 mm.
- Mã sản phẩm (SKU):
MPN-3252- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 32A IP67 MPN-3252 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 2.5 - 6 mm² | Kích thước cơ học: 75 x 61 x 24 x 76 x 5 x 60 mm.
9. Phân cấp dòng tải 63A
- Mã sản phẩm (SKU):
MPN-3352- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 63A IP67 MPN-3352 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 6 - 25 mm² | Kích thước cơ học: 100 x 80 x 39 x 94.5 x 7 x 114 mm.
10. Phân cấp dòng tải 125A
- Mã sản phẩm (SKU):
MPN-3452- Tên gọi danh mục: Ổ cắm công nghiệp lắp âm 3P+N+E 125A IP67 MPN-3452 MPE
- Thông số kỹ thuật: Cấp bảo vệ: IP67 | Tiết diện dây dẫn: 16 - 50 mm² | Kích thước cơ học: 120 x 100 x 45 x 104 x 7 x 127 mm.
